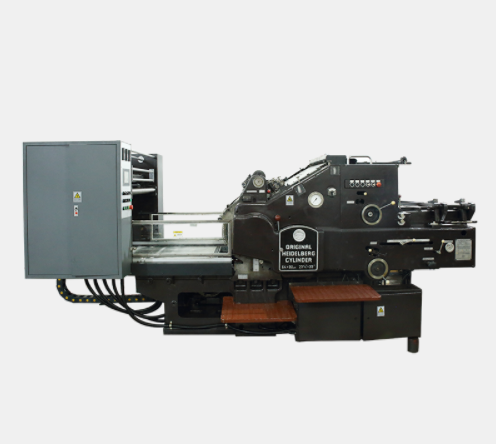

小型燙金機和溫度控制儀安裝時有哪些注意事項?小型燙金機在工作需要與溫度控制儀安裝到一起，來進行溫度的調節控制，但是小型燙金機和溫度控制儀安裝時有很多的細節注意事項的，今天小編就帶大家了解一下。

　　燙金機的燙金原理是通過一定的溫度、壓力，利用色箔將燙飾版上的圖案、文字瞬間轉附著在塑膠表面上。燙金必備的條件是溫度、壓力、色箔、燙飾版。其中，鋅燙飾版加工容易，但耐溫度低，適用于量小的燙金產品。銅燙飾版牢固，耐溫度較高(120~180qC)，適用大量、壓深之燙金，比較耐用。一般色箔由PE膜、脫離劑、涂色層、粘著劑、附著劑五層組成。色箔的厚度一般在6-35um范圍，商標燙金宜選用12u左右色箔燙飾。色箔厚燙飾字體較模糊，色箔薄燙飾字體比較清楚。

　　小型燙金機可用于銅鋅版燙印，亦可用于活字版燙印。機器小巧玲瓏，操作方便，售價低廉，應用廣泛。在印刷、工藝品等小商品生產行業有著廣泛應用。小型燙金機也可以根據燙金的需要自己進行機械加工制造，利用腳踏方式對燙件施加壓力。其配套的電器安裝線路也比較簡單，但如果電器安裝接線有誤，就容易引起設備損壞和觸電事故，所以，要認真地對待燙金機溫度控制儀等電器組件的安裝接線工作。

　　一般每臺小型燙金機需用一臺TE-01溫度控制儀，二支埋入式單頭電熱管，一只線圈電壓為220V^C的小型大功率JQX-10F(T)繼電器，配套一個JQV-10F(T)繼電器接線座子。

　　TE-01溫度控制儀(面板圖見圖3)是關鍵電器，應該購買正規產品。不能購買三無產品。TE-01溫度控制儀主要技術參數：(1)精度：2.5級;(2)調節規律：二位式或時間比例式：(3)溫度范圍：0-300/400;(4)輸出方式：繼電器(J1)AC220V3A阻性;(5)電源：

　　AC220\U380V50/60Hz;(6)外形尺寸：48×48x150mm;安裝孑L尺寸：45×45mm。在購買時要認清與溫度控制儀配套的溫度傳感器型號，即要認清熱電阻或熱電偶的分度號是否與TE-01配套。TE-01常用配套的熱電阻與熱電偶的參數表見下表。

　　埋入式單頭電熱管可選用高密度單頭電熱管，工作溫度≤450C，電壓選擇：36-250V。電熱管的直徑與功率應根據燙金飾版的大小來選擇，一般選用電壓為220V的φ10mm，50w功率的電熱管。繼電器接線座子選用與JQX-10F配套的11孔(T型)座子，不要用(Q型)的，其插腳位置不同。

　　全部核對正確后，通電試驗，先將溫度控制儀的溫度設置在50℃，溫度控制儀上的綠色指示燈應點亮(內部J1吸合)，K1吸合，電熱管處于加熱狀態，當加熱溫度升到50℃時，應聽到內部繼電器Jl釋放的的聲音，綠燈熄滅，紅色指示燈點亮，K1釋放，表示加熱溫度達到設定值，加熱管斷電。這時就可以試生產燙金產品，調整燙金的最佳溫度和適當壓力，以得到最好的燙金效果。如果燙金加工速度達不到要求，升溫較慢，那么就要增加加熱管的功率，提高加熱速度。如果燙金太深、有破損現象等，除了施加的壓力可能太高外，就是熱量太大，應調整溫度控制儀降低加熱溫度，以取得最佳效果和節約用電。

　　溫度控制儀內部的繼電器Jl的觸點只能承受220V3A的電阻性負載，觸點容量余地較小，這里采用外加繼電器Kl來承受加熱管的負載，JQX-10F的觸點容量達250V10AAC.能夠可靠穩定地分別控制二只加熱管的電源。

　　小型燙金機和溫度控制儀安裝時有哪些注意事項?以上就是小型燙金機和溫度控制儀安裝的注意事項，二者是相機結合工作的。
